Каротажная станция на базе ГАЗель 4х4 предназначена для проведения спуско-подъемных операций при геофизических исследованиях в поисковых, разведочных, эксплуатационных скважинах и работы по освоению и контролю за разработкой месторождений и подземных хранилищ газа.

В основную комплектацию подъемной каротажной станции входит:

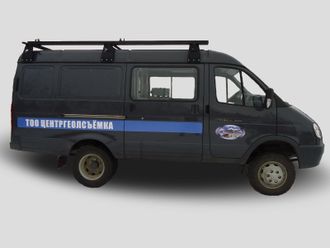

Шасси автомобиля ГАЗ-27057 с колесной формулой 4х4, цельнометаллическим кузовом вагонного типа с 3-я дверьми - предназначен для монтажа и транспортировки комплекта оборудования и геофизических приборов на объекты исследований и обратно. Полная масса подъёмника распределяется по осям в пределах значений, регламентируемых заводом-изготовителем шасси.

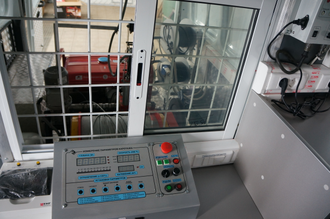

Кузов подъемника разделен на два отсека: лабораторный и лебедочный с помощью шумоизолирующей перегородки с раздвижным окном, оборудованным защитной металлической решеткой. На полу автомобиля установлено смоточное устройство с катушкой заземляющего кабеля. На левой стенке лебедочного отсека установлено смоточное устройство с катушкой силового (КГ- 3х2,5) кабеля. Длина всех кабелей - не менее 50 метров. В доступных местах кузова размещены: аптечка, огнетушитель, знак аварийной остановки, комплект противооткатных упоров.
Над кузовом (на багажнике) установлены:
- контейнеры транспортировочные с зажимами для размещения скважинных приборов с максимальной длиной (по багажнику): Ø 43-48 мм – 4 шт.
- прожектор (220В) для освещения устья скважины на поворотном кронштейне, включение с пульта управления;
- фара-искатель (12 В) для аварийного освещения устья скважин.


Лабораторный отсек оснащен:
- обогревателем «Webasto» 2 кВт.
- электрическим тепловентилятором 2 кВт.

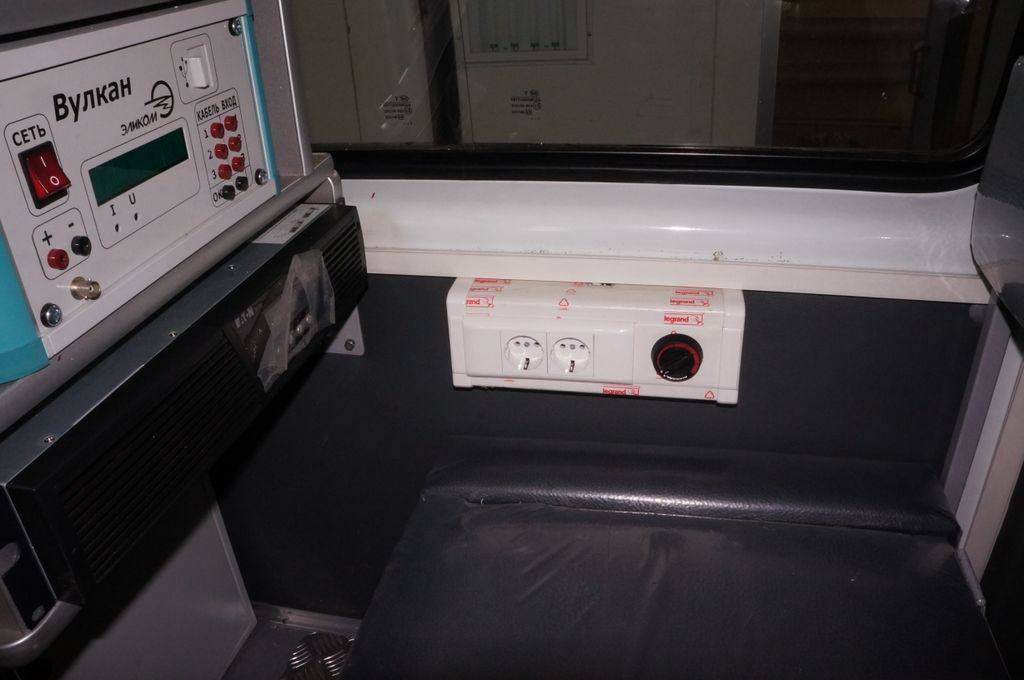

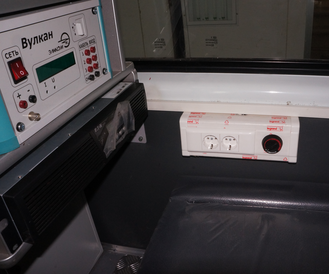

В лабораторном отсеке размещен электрощит с устройством защитного отключения и подключенными к нему блоками розеток 220в, светильник закрытого типа, питающийся от внешнего источника питания напряжением 220 В над столом оператора.

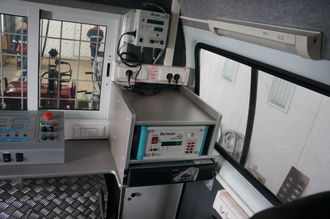

Каротажная станция оснащена регистрирующей системой "Вулкан".

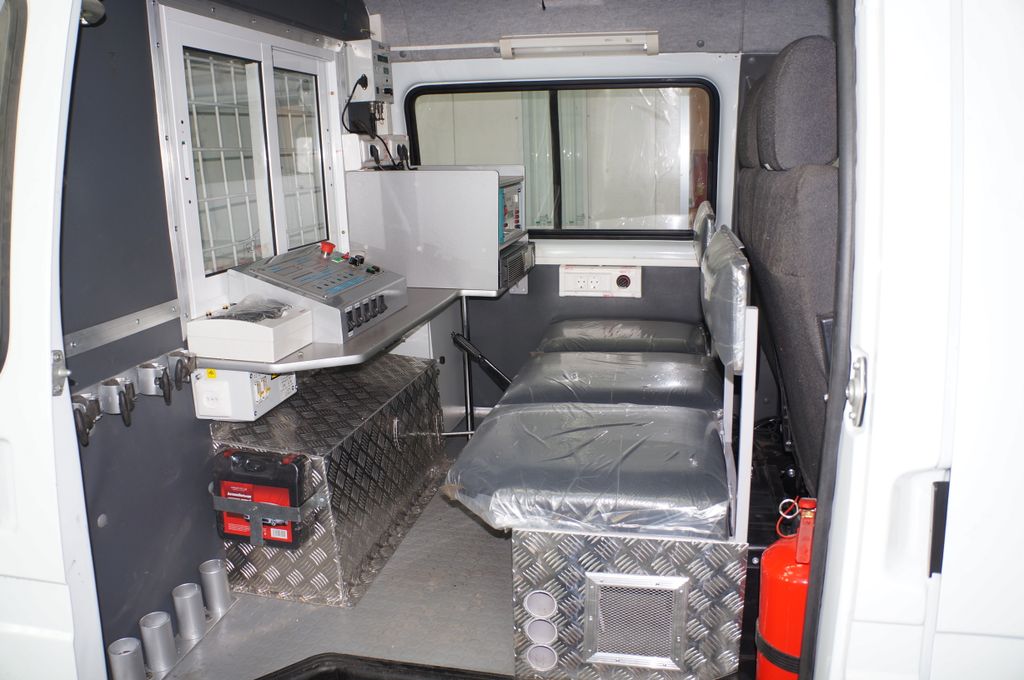

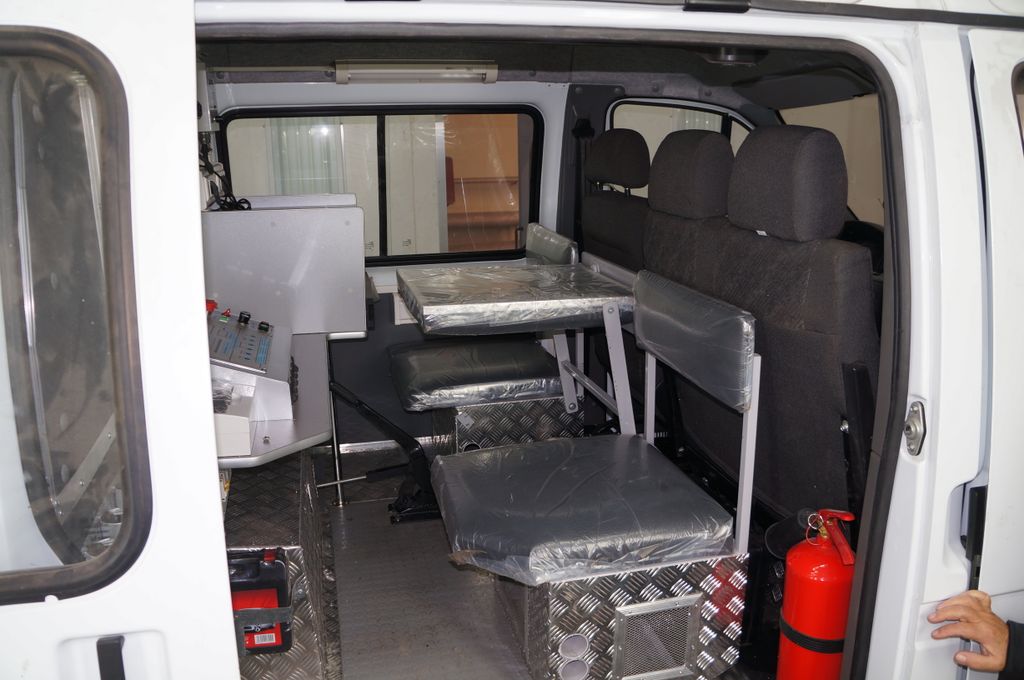

Также, в лабораторном отсеке размещены:

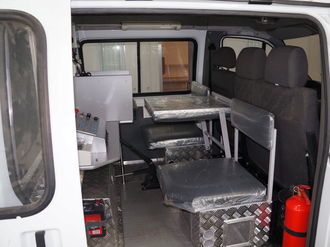

- диван с откидным столом;
- пульт управления;
- огнетушитель, закрепленный на кронштейне;
- медицинская аптечка, закрепленная на видном месте.
Стены до уровня окон и пол отсека обшиты алюминиевыми листами «квинтет».


Отсек СПА (стены и потолок) обшиты алюминиевыми листами "квинтет", пол - покрытием, исключающим скольжение при перемещении пo нему персонала, алюминиевыми листами «квинтет».

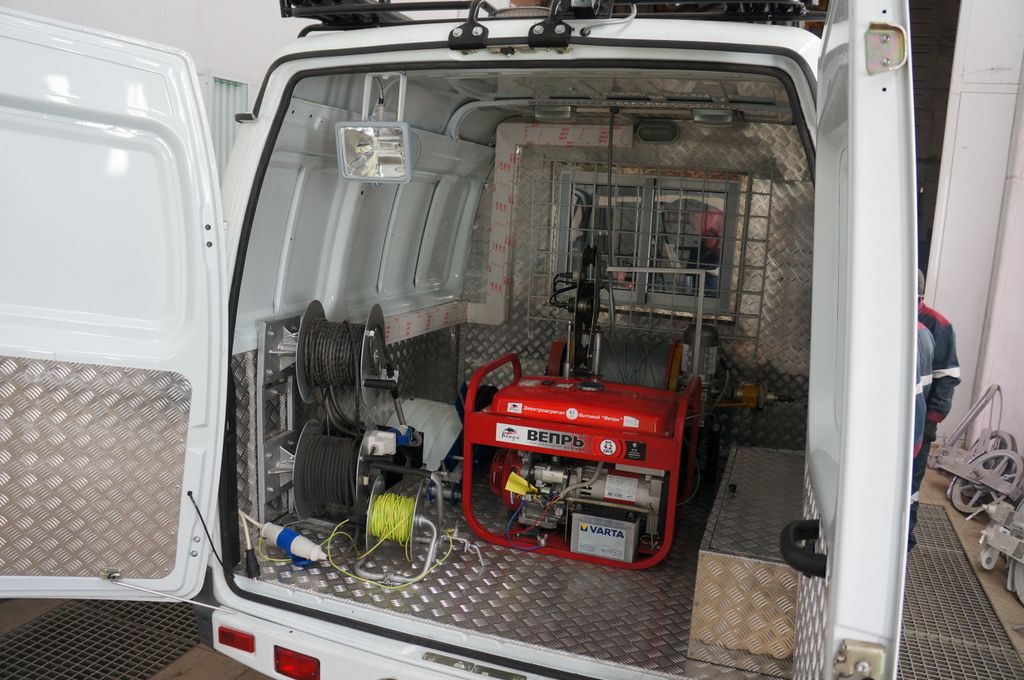

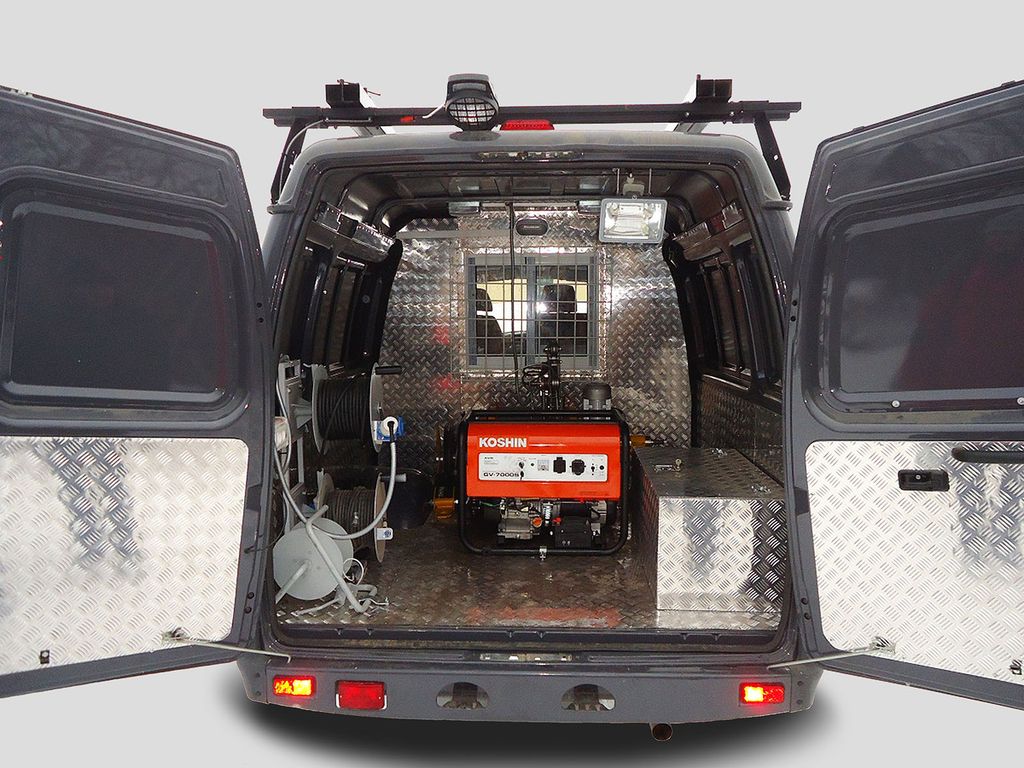

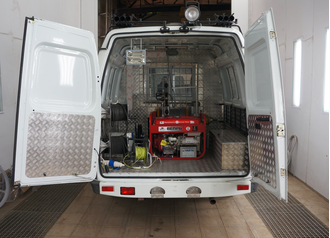

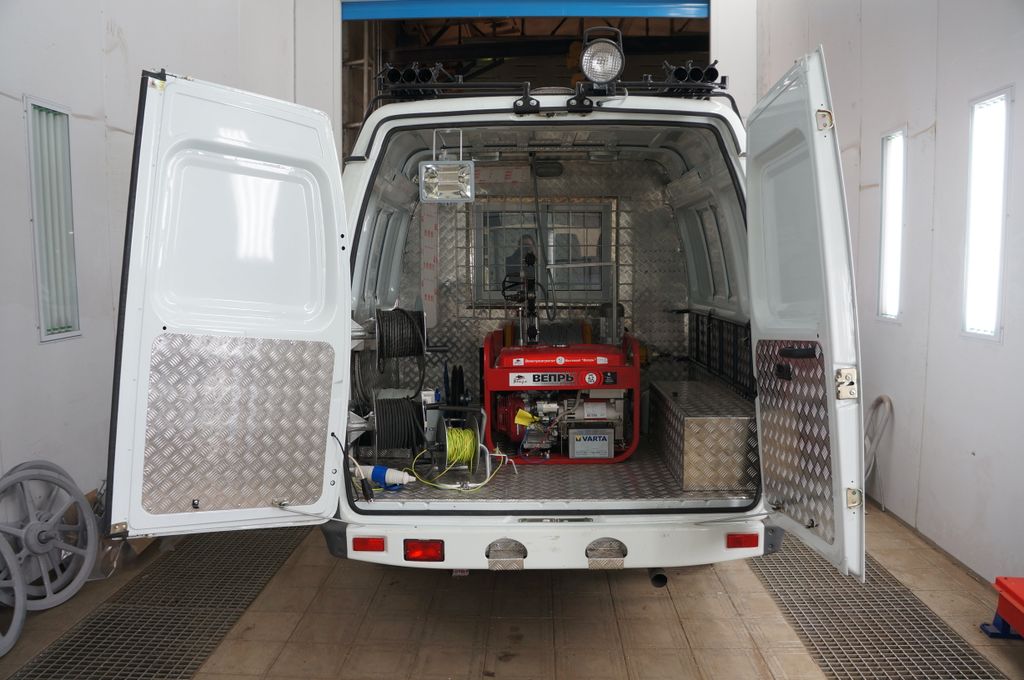

В лебедочном отсеке установлены:
- спускоподъемный агрегат (лебедка каротажная) с электрическим приводом;
- ролик геофизический;
- смоточные устройства сетевой и заземления.


Привод СПА:
Привод электрический предназначен для передачи крутящего момента к барабану СПА и состоит из следующих основных узлов:
- редуктор (планетарный или цилиндрический);
- электродвигатель (трехфазный или однофазный асинхронный);
- частотный преобразователь.

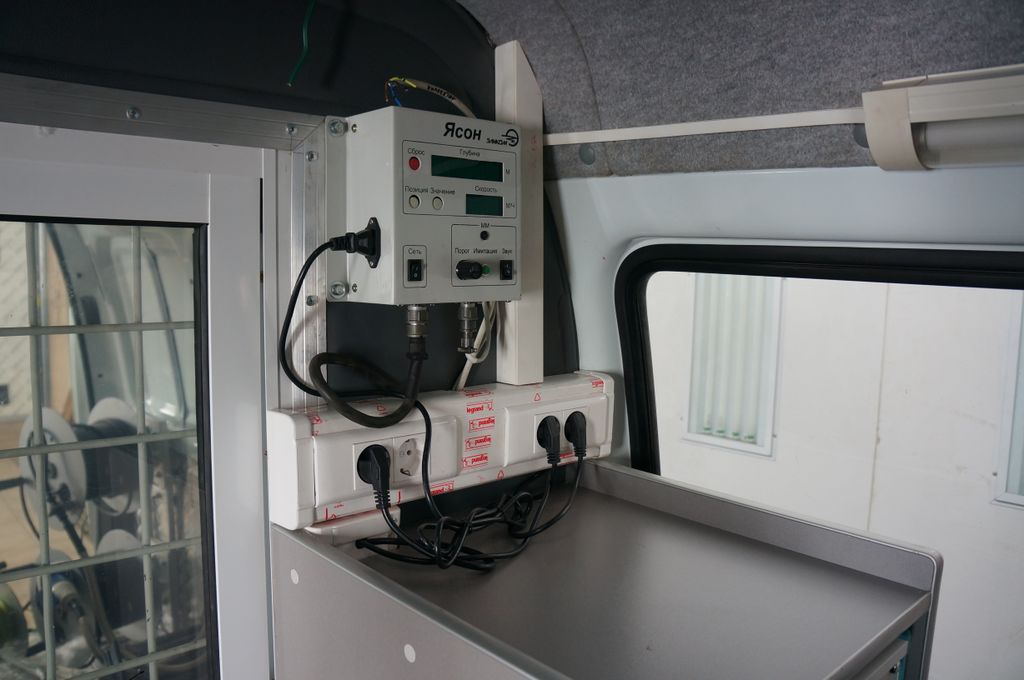

Пульт управления предназначен для проведения технологических операций на скважине и управления работой привода лебедки и состоит из:
- панели управления (измерение параметров каротажа и его систем и управления лебедкой);
- органов управления.

По желанию заказчика каротажная станция может быть оснащена дополнительным оборудованием.


Стоимость каротажной станции и условия поставки можно уточнить по телефону отдела продаж, или, отправив заявку со страницы данного товара.


Если Вы еще не определились с шасси каротажной станции и выбираете между ГАЗель и УАЗ - 3909 "Буханка" РЕКОМЕНДУЕМ Вам ознакомиться со сравнительным тестом автомобилей ГАЗ "Соболь" 4х4 и УАЗ-3909 здесь.
