Инклинометр магнитометрический многоточечный автономный ИММН- 32А

Инклинометр магнитометрический многоточечный автономный

Инклинометр магнитометрический многоточечный автономный ИММН-32А предназначен для измерения азимута и зенитного угла скважины в автономном режиме с привязкой результатов к реальному времени. Измерения с помощью инклинометра проводятся в точечном режиме во время остановок, либо в непрерывном режиме со скоростью подъема не более 400 м/ч.

Рабочие условия применения автономного инклинометра: эксплуатационные и разведочные необсаженные наклонные и горизонтальные скважины с температурой от минус 10 до 120°С и гидростатическим давлением до 80 МПа, бурящиеся на нефть и газ, с диаметром 100-152 мм и глубиной до 5000 м.

Описание

Основные технические характеристики автономного инклинометра ИММН-32А:

Диапазон измерения азимута

от 0 до 360°

Диапазон измерения зенитного угла

от 0 до 180°

Пределы допускаемой основной абсолютной погрешности при измерении азимута:

- в диапазонах зенитных углов (θ) от 0,5 до 6,5° и от 173,5 до 179,5°

- в диапазоне зенитных углов от 6,5° до 173,5°

±(0,125/sin θ +0,4)

± 1,5°

Пределы допускаемой основной абсолютной погрешности при измерении зенитного угла

± 0,2°

Пределы допускаемой дополнительной абсолютной погрешности инклинометра в интервале изменения температуры рабочей среды скважинного прибора от минус 10 до 120°С:

- при измерении азимута

- при измерении зенитного угла

± 1°

± 0,1°

Диапазон изменения температуры окружающей среды для скважинного прибора

от -10 до 120°С

Верхнее значение гидростатического давления

80 МПа

Предельные значения напряжения питания:

- верхнее значение

- нижнее значение

12 В

5,2 В

Ток потребления в режиме

- измерения

- ожидания

10 мА

100 мкА

Время полного заполнения памяти при интервале измерения 1с, не менее

36 часов

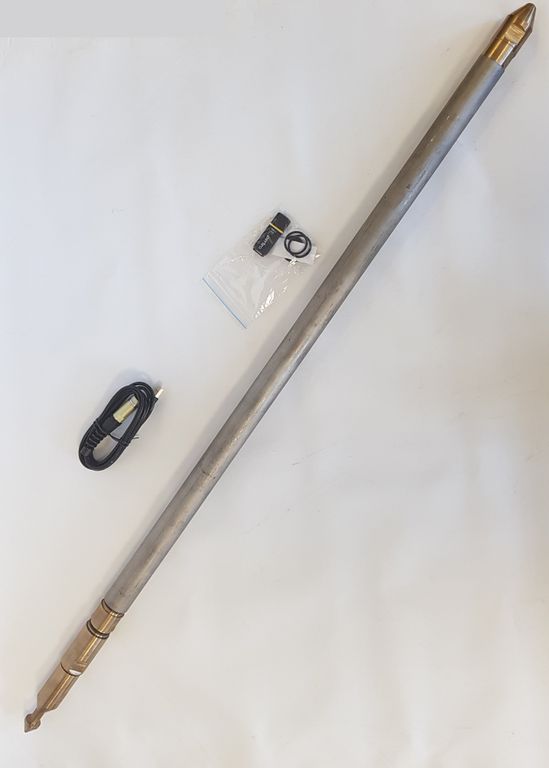

В состав изделия входят:

инклинометр, амортизатор (поставляется по согласованию с заказчиком), утяжелитель (поставляется по согласованию с заказчиком), дискета с рабочей программой, кабель USB A-B 1,8 м., кольцо 024-028-25-2-4 ГОСТ 18829-73.

Габаритные размеры инклинометра ИММА-32А:

Наименование составных частей	Длина, мм	Диаметр, мм	Масса, кг
Скважинный прибор	1100	32	3,5
Утяжелитель	1000	32	7,0
Амортизатор	520	32	3,1
