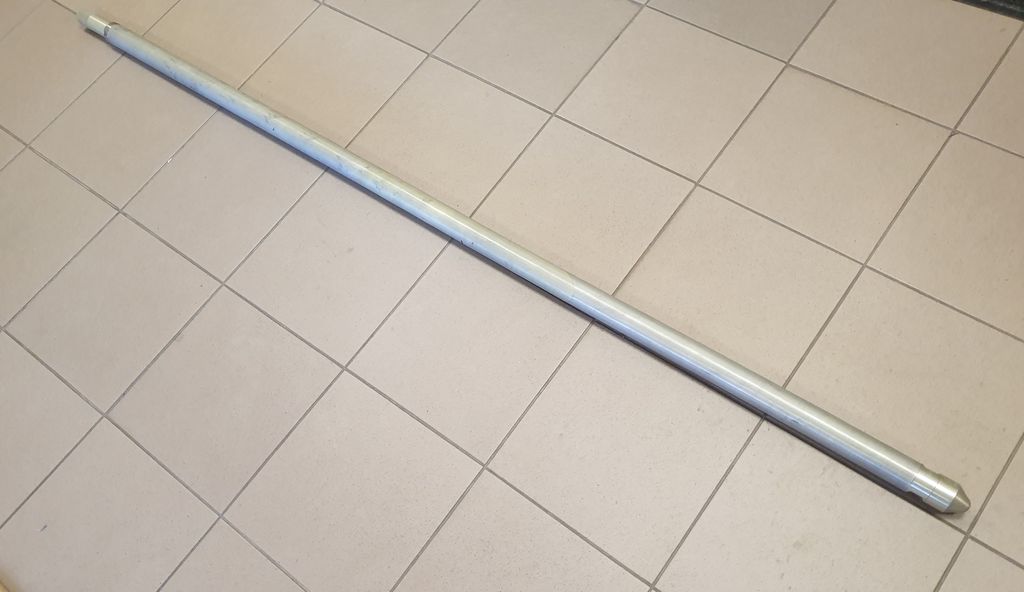

Инклинометр скважинный магнитометрический непрерывного действия

Скважинный магнитометрический инклинометр предназначен для измерения азимута и зенитного угла эксплуатируемых необсаженных скважин, бурящихся на руду, нефть и газ, глубиной до 5000 м, а также новых скважин и забуренных из скважин старого фонда.

Рабочие условия применения прибора: прибор применяется в эксплуатационных и разведочных скважинах, бурящихся на нефть и газ, диаметром от 97 мм, температурой до 100°С и гидростатическим давлением до 60 МПа.

Описание

Технические характеристики скважинного инклинометра:

Диапазон измерения зенитного угла, град.	0-180
Диапазон измерения азимута, град	0-360
Предел основной абсолютной погрешности измерений зенитного угла, град	не более +- 0,2
Пределы основной абсолютной погрешности измерений в диапазоне зенитных углов, град., не более 3-7 7-173 173-177	+-3 +-1,5 +-3
Диапазон рабочих температур, оС	-10... +80
Максимальное гидростатическое давление, МПа	60
Диаметр прибора, мм	42
Длина, мм	2200
Вес прибора, кг	15

В состав изделия входят:

- наземный прибор;

- скважинный прибор;

- устройство ориентации (по согласованию с заказчиком);

- рабочая программа (на носителе);

- комплект эксплуатационных документов;

- комплект ЗИП.

Инклинометр скважинный может быть оснащен встроенным модулем гамма – каротажа, предназначенным для измерения мощности экспозиционной дозы естественного гамма-излучения при проведении ГИС.

Наименование составных частей	Длина в мм, не более	Ширина или наружный диаметр, мм	Высота, мм	Масса, кг, не более
Наземный прибор	390	300	160	5.7
Скважинный прибор	1675	42		5.8
Скважинный прибор с ГК	1900	42		6.4
Устройство ориентации	3600	42(*2)		30

Скважинный инклинометр эксплуатируется с каротажным подъемником, оснащенным одножильным бронированным каротажным кабелем длиной до 5000м и ПЭВМ типа IBМ (Notebook), либо в составе каротажной станции, оснащенной каротажным регистратором «Гектор», «Вулкан», «Карат», «Кедр» и др. без наземного прибора.
