Наконечник кабельный бронированный маслонаполненный НКБМ 3-36

Наконечник кабельный бронированный маслозаполненный НКБМ 3-36

Наконечники кабельные бронированные маслозаполненные НКБМ 3-36 предназначены для механического и электрического соединения геофизического каротажного кабеля с армированной оболочкой и спускаемого в нефтяную, газовую или иную скважину оборудования. Каротажные наконечники данных марок отличаются от стандартных узлом крепления армирующего и внутреннего повивов.

Описание

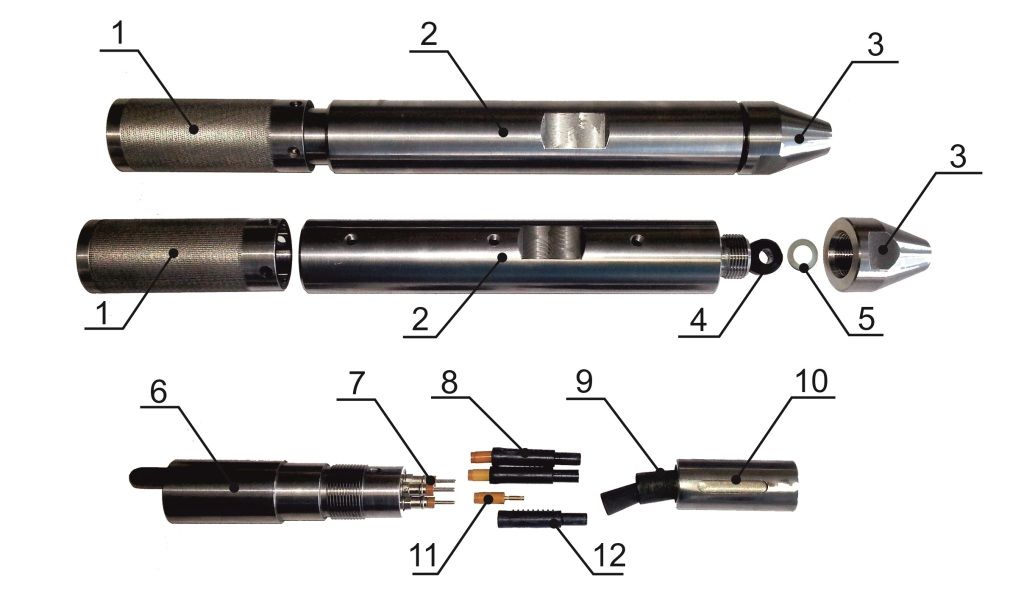

Крепление каротажного кабеля производится путем равномерного зажатия всех проволок внешнего и внутреннего повивов двумя конусами разных диаметров (поз.10) в гнезде (поз.11), закрепленном в корпусе (поз.2) стопором (поз.12). Свечной мост (поз.6) за счет применения специальных контактов с никелевым покрытием вилок (поз.7) и золотым покрытием розеток (поз.8) в длину составляет 127 мм. Контакты рассчитаны на максимальное рабочее напряжение в 500 В и максимальный ток 7 А. Для герметизации соединения контакт – свечной мост используются кольца из жженной меди, увеличивающие герметизацию данного контакта за счет диффузии металла. Место соединения вилки и розетки контакта герметизируется резиновым изолятором (поз.9). Для увеличения надежности корпус заполняется специальной электроизоляционной и гидрофобной смазкой, что позволяет значительно уменьшить риск попадания на контакт воды или другой жидкости. В месте соединения кабеля и наконечника герметизация осуществляется посредствам резинового (поз.4) и фторопластового (поз.5) колец, плотно прилегающими к кабелю и зажатыми между корпусом и сальниковой камерой (поз.3).

Технические характеристики кабельных наконечников НКБМ 3-36:

Температура окружающей среды	от 5 до 120 °С
Максимальное гидростатическое давление	80 МПа
Допустимая растягивающая (сжимающая) нагрузка	40 кН
Габаритные размеры (не более): диаметр по корпусу, мм длина, мм	36,5 380
Масса, кг	не более 1,5
Число рабочих жил кабеля	3
