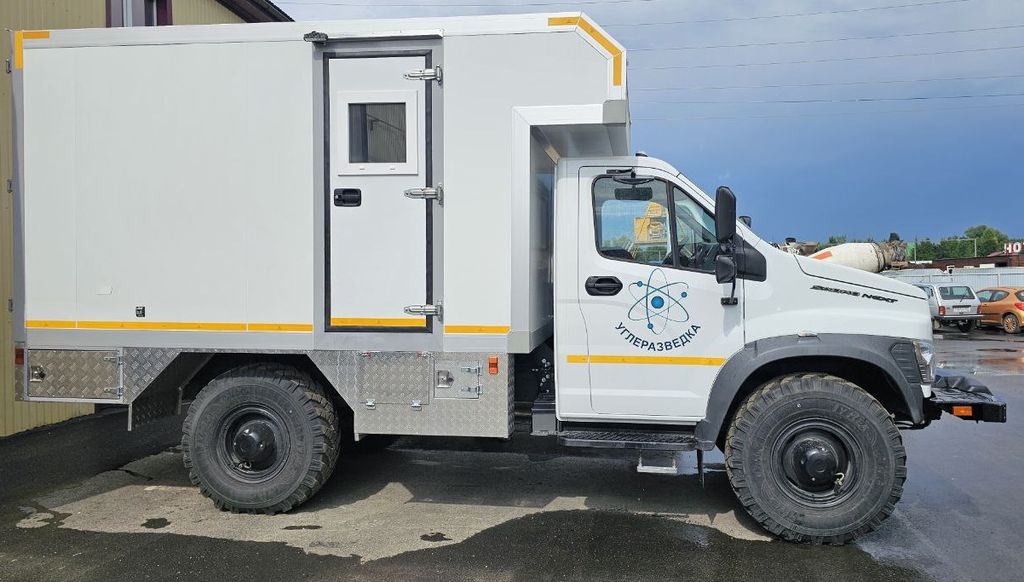

Каротажная станция на базе САДКО NEXT

В состав подъемника каротажного самоходного входят: шасси автомобиля, кузов, каротажная лебедка ЛГЭ; органы управления, пульт управления, система отопления, производственное оборудование подъемника, комплект запасных частей и принадлежностей.

Подъемник представляет собой самоходную каротажную установку, смонтированную в металлическом кузове, установленном на шасси повышенной проходимости.

Спуск и подъем кабеля осуществляется каротажной лебедкой ЛЭГ подъемника через измерительную головку.

Тяговое усилие на барабан лебедки передается от мотор-редуктора через  цепь.

Перед началом работы подъемника следует внимательно изучить техническое описание и руководство по эксплуатации каротажной лебедки ЛГЭ. Скорость движения кабеля меняется ручкой на пульте управления «скорость»

Подъемник оборудован  двухсторонней связью, приборами для освещения механизмов, приборов и устья скважины.

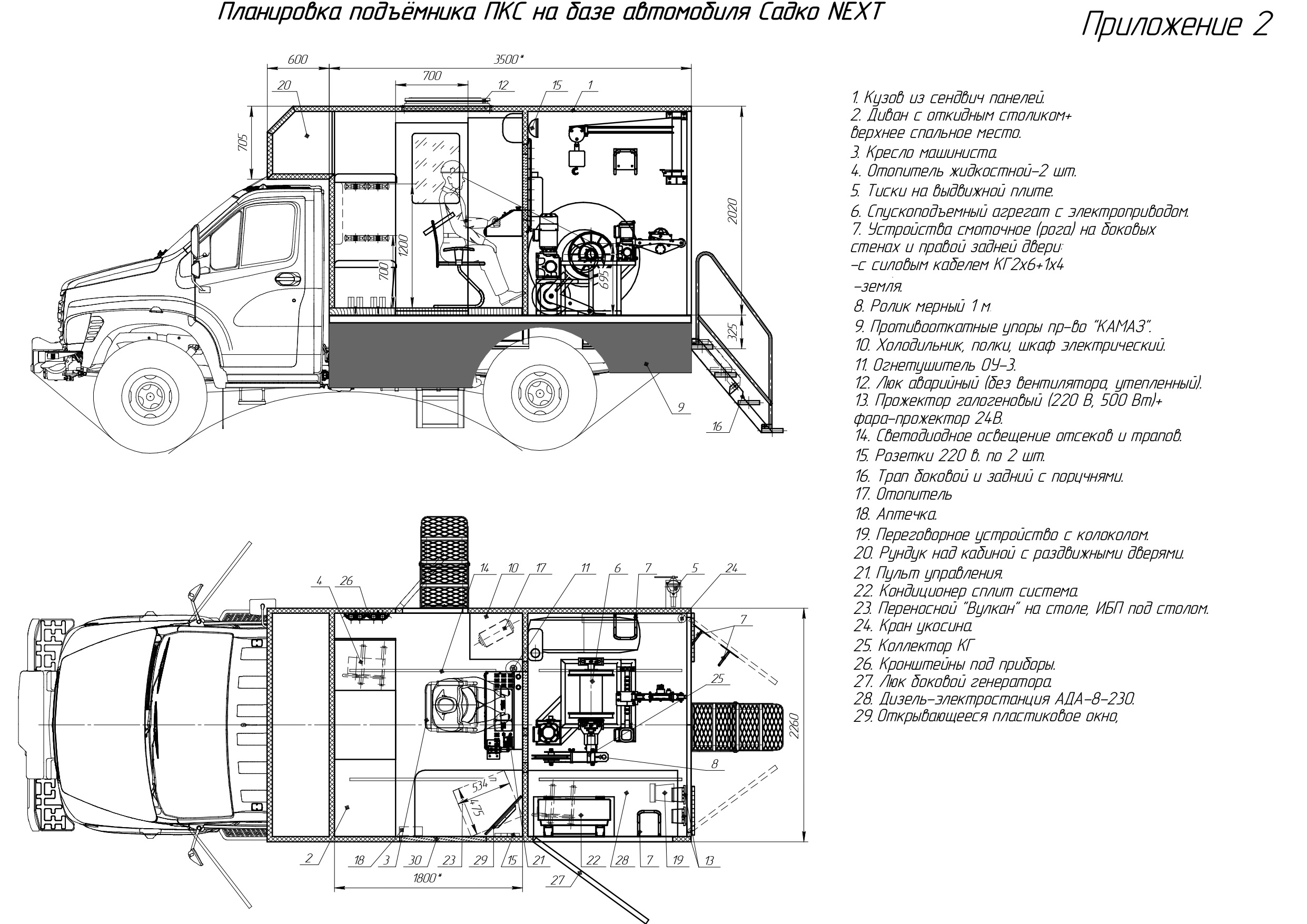

Кузов подъемника представляет собой каркасную конструкцию из уголков, обшитую сэндвич-панелями. Отделение  оператора имеет термоизоляцию и оборудовано системой отопления. В отделении оператора размещены все органы управления каротажной лебедкой, приборами контроля технологических параметров. В лебедочном отделении находятся каротажная лебедка ЛГЭ и отсек для генератора, скважинные приборы, грузы и другое оборудование. Лебедочное отделение и отделение оператора разделены перегородкой с окном.

Коллектор сухой служит для подсоединения измерительных приборов к жилам кабеля, намотанного на барабан. Смоточное устройство для силового кабеля, представляющее собой устройство смоточное (рога).

Питание электрооборудования подъемника осуществляется как от автономного дизель-генератора так и внешней сети переменным напряжением 220 В 50Гц 2-х проводным кабелем. На лицевую панель пульта управления вынесены органы управления электрооборудованием подъемника и измерителем параметров каротажа, приборы контроля за работой двигателя дизельного генератора.
