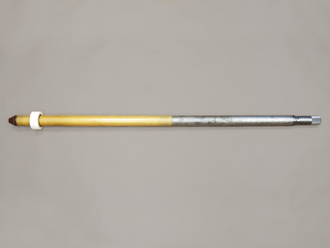

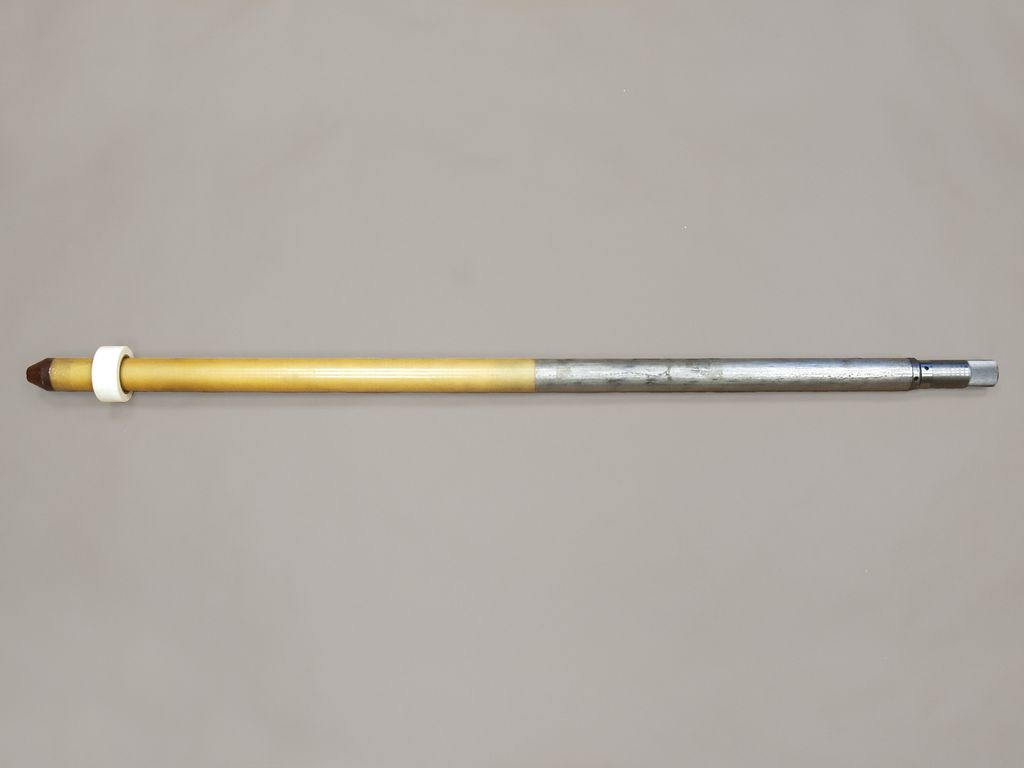

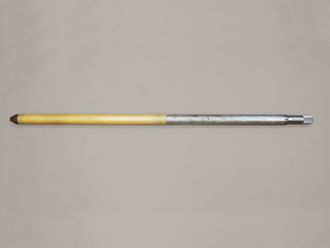

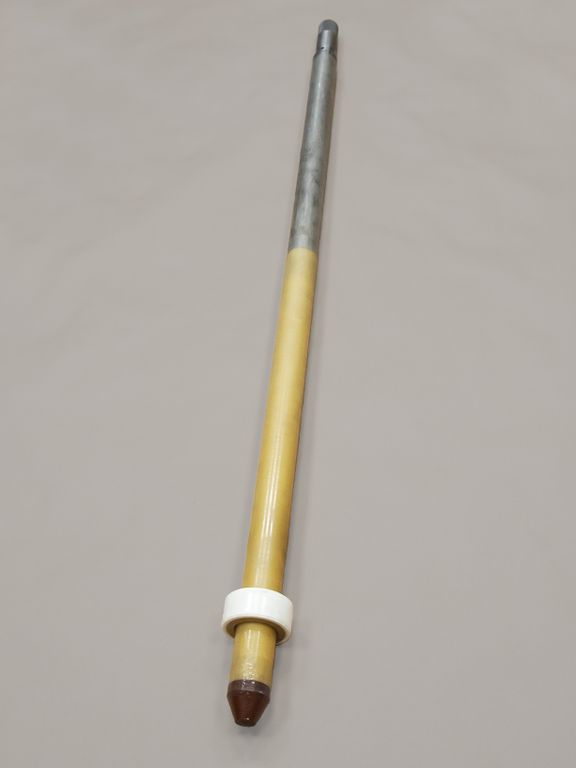

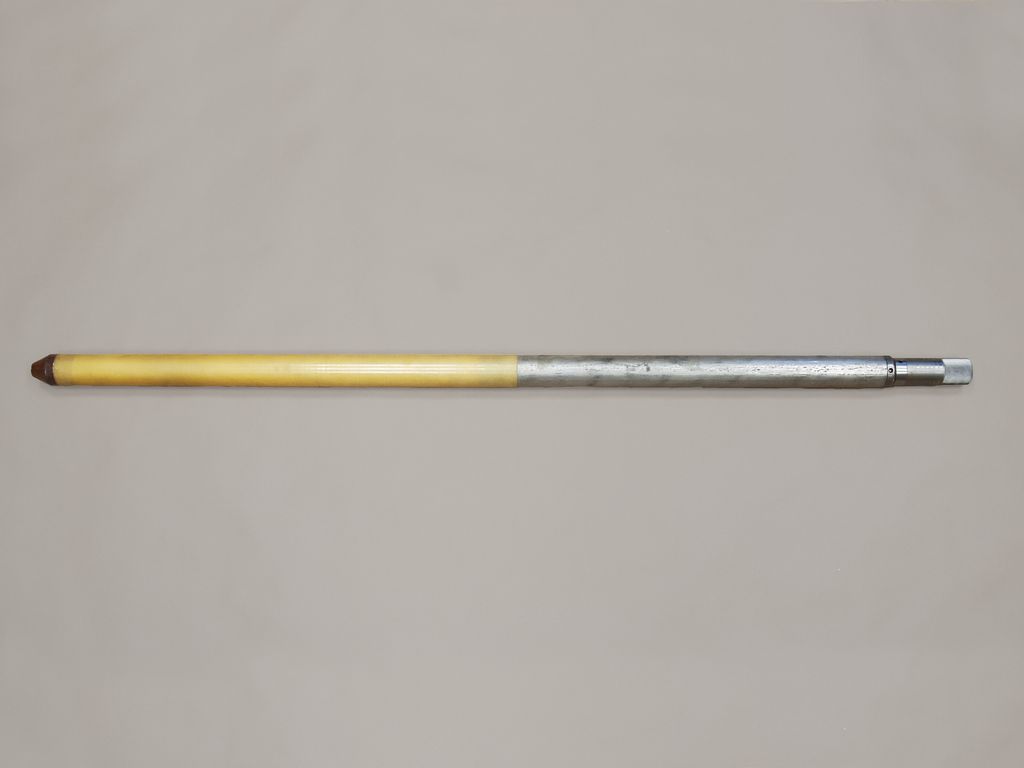

Аппаратура магнитного каротажа рудных скважин МКРС-2

Аппаратура МКРС-2 предназначена для измерений магнитной восприимчивости ᴂ горных пород в скважинах с использованием цифровых и аналоговых каротажных регистраторов. Применяется как в гидрозаполненных, так и в сухих скважинах, а также в скважинах с полиэтиленовыми обсадными трубами.

Благодаря использованию двухкатушечного зонда снижается влияние ближней зоны. Для двухкатушечного зонда аппаратуры разработано метрологическое обеспечение.

Диапазон измерения магнитной восприимчивости позволяет исследовать слабомагнитные карбонатные и осадочные породы (МКРС-2) и

сильно магнитные породы (МКРС-2М).

Аппаратура поставляется в вариантах с аналоговым выходом (стыкуется с регистратором «Вулкан») и с частотным выходом.

сильно магнитные породы (МКРС-2М).

Описание

Область применения прибора:

- измерения магнитной восприимчивости пород и руд в скважинах,

- расчленение и корреляция разрезов скважин,

- магнитное опробование железных руд (МКРС-2М),

- определение породы наземных магнитных аномалий,

- получение данных для создания физико-геологических моделей,

- выделение рудных зон и околорудных изменений.

Средства метрологического контроля аппаратуры МКРС-2:

1. Градуировочное устройство (контроль величины стандарт-сигнала и сигнала ПКУ, проверка линейности аппаратуры до 0.1 ед. СИ). Имеет сертификат ВНИИ метрологии им. Д.И. Менделеева.

2. Полевое калибровочное устройство (ПКУ).

Технические характеристики МКРС:

Наименование характеристики	МКРС-2		МКРС-2М
Наименование характеристики	Ед. измерения	Значение	Ед. измерения	Значение
Диапазон измерений æ'	10^(-5) ед. СИ	2..........10 000	ед. СИ	0.001 ..........5
Основная погрешность измерений æ'	10^(-5) ед. СИ	± (1 + 0.05 æ')	%	3
Рабочая частота	кГц	1.27	кГц	1.06*
Величина напряжения питания	В	26	В	26
Величина тока потребления	мА	100	мА	100
Величина стандарт-сигнала	10^(-5) ед. СИ (мВ), (Гц)	701 (64)*	ед. СИ / мВ	0.0645 / 90*
Величина сигнала ПКУ	10^(-5) ед. СИ (мВ), (Гц)	1106 (101)*	ед. СИ / мВ	0.0430 / 60*
Коэффициент преобразования (цена деления)	10^(-5) ед. СИ /Гц	10.9	10^(-5) ед. СИ /мВ	71.7
Длина двухкатушечного зонда	м	0.2	м	0.2
Диаметр скважинного прибора	мм	42	мм	42
Длина скважинного прибора, не более	мм	1300	мм	1300
Масса скважинного прибора, не более	кг	5	кг	5
Максимальное гидростатическое давление	МПа	15	МПа	15
Диапазон рабочих температур	°С	-10 … + 45	°С	-10 … + 45
